【圖】磁致伸縮位移傳感器電路圖及相關說明

    磁致伸縮位移傳感器在工業工程中主要用于機械制造、化工、飲食等企業的生產過程中進行監控、定位、預置和位移測量等。磁致伸縮位移傳感器有模擬磁致位移傳感器和數字磁致伸縮位移傳感器，其中后者相較于前者有效的提高了傳感器的線性、精度和抗干擾的能力，簡化模擬電路調試過程。數字磁致伸縮位移傳感器電路圖如下：

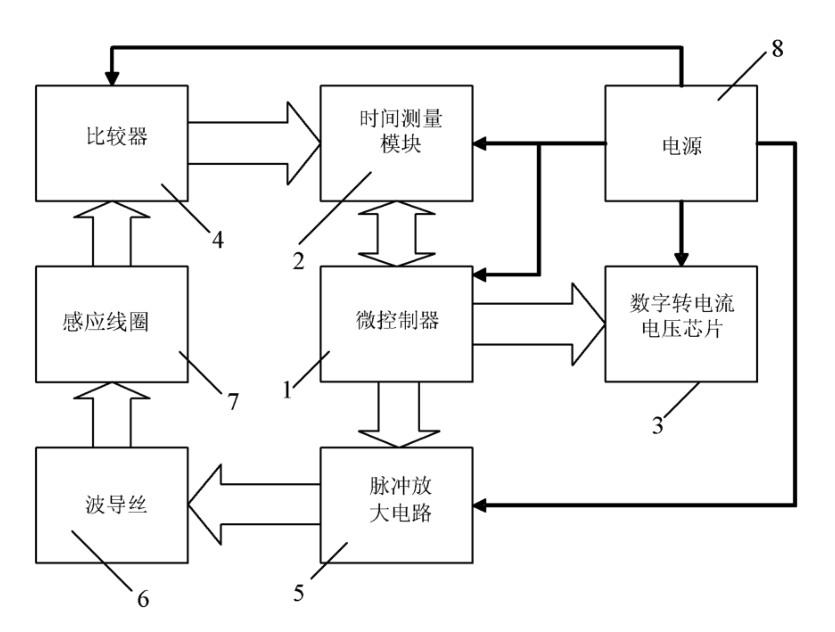

                                                                  磁致伸縮位移傳感器電路圖

    如上圖所示，明數字磁致伸縮位移傳感器電路包括微控制器1、時間測量模塊2、數字轉電流電壓芯片3、比較器4、脈沖放大電路5、波導絲6、感應線圈7、電源8，時間測量模塊2、數字轉電流電壓芯片3、脈沖放大電路5、電源8都與微控制器1連接，電源8還與時間測量模塊2、數字轉電流電壓芯片3連接，時間測量模塊2還與比較器4連接，脈沖放大電路5還與波導絲6連接，感應線圈7與比較器4、波導絲6連接。
