磁致伸縮位移傳感器原理（示意圖）

磁致伸縮位移傳感器的特點是決對式位置測量、非接觸式測量（無磨損）、支持多位置測量及具備高IP等級等。

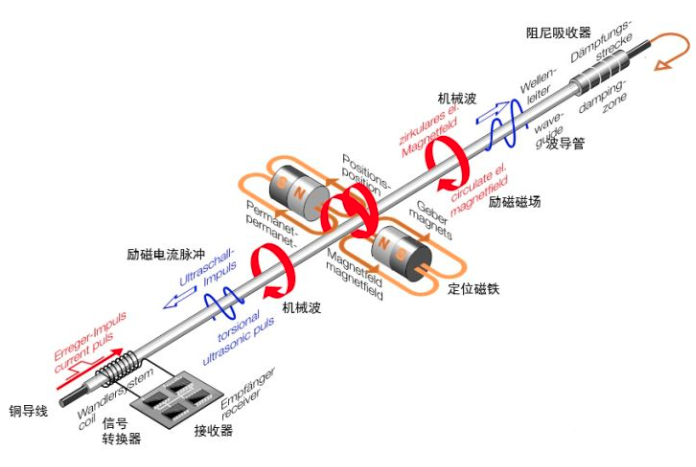

磁致伸縮位移傳感器原理及示意圖如下：

1、在磁鐵的磁場作用下，波導管產生形變。

2、電流脈沖通過波導管產生磁場，這個固定磁場與磁體的磁場相交疊加。

3、疊加處產生一個超音速機械波，機械波沿著波導管向兩個方向傳播。一部分機械波被阻尼部件吸收，另一部分進入轉換器系統形成脈沖信號（起停脈沖）。

4、起停脈沖之間的時間差經換算轉換成磁塊在波導管上的距離值，從而得出當前的位置值。
